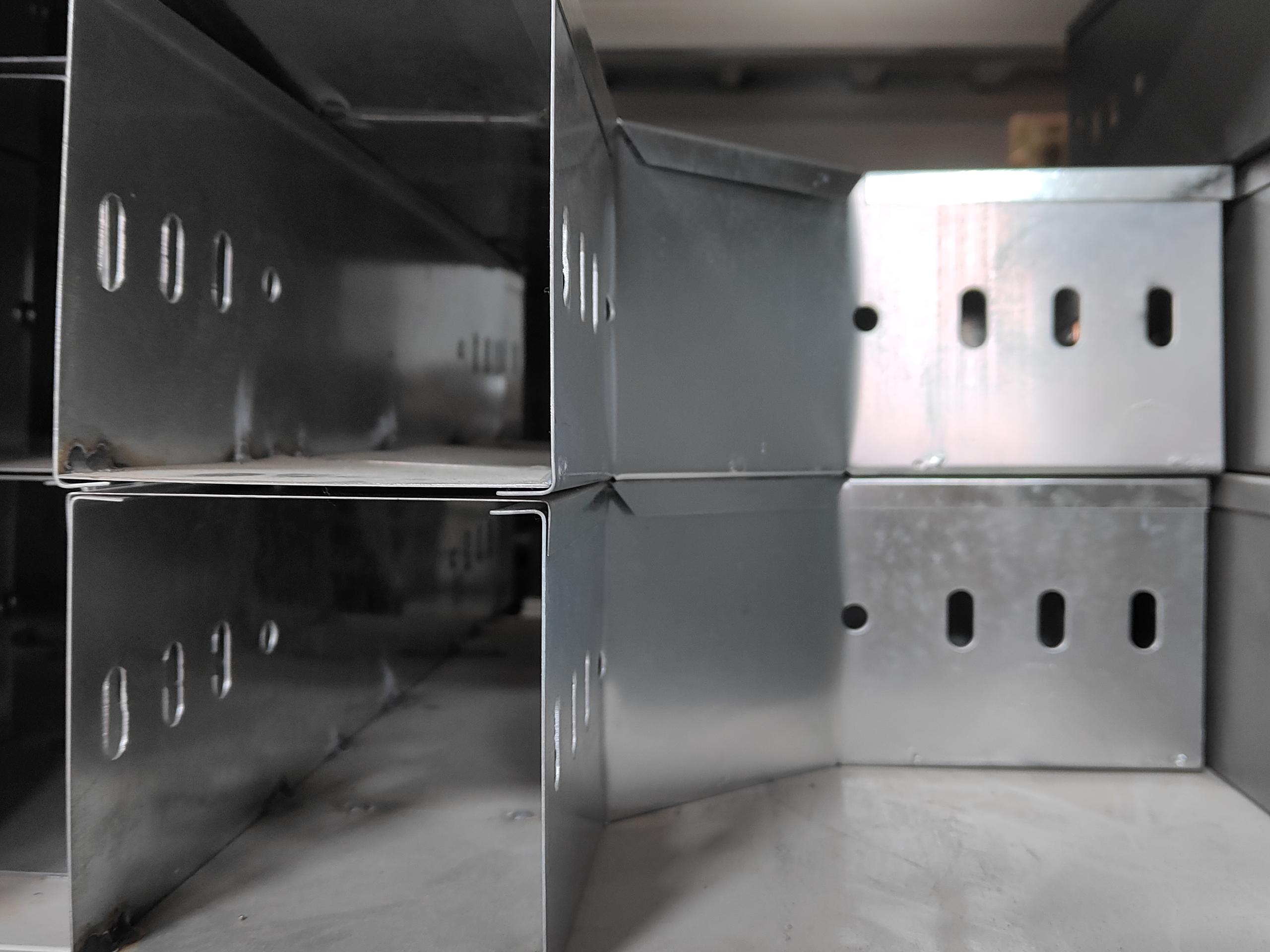

一、槽式電纜橋架是什么

　　槽式電纜橋架（簡稱槽式橋架）是一種全封閉型電纜敷設支撐系統，由U型槽體+可拆卸蓋板組成，主要用于電力、控制、通信等線纜的敷設與保護。

　　它通過全封閉結構實現防塵、防水、防鼠、防電磁干擾，并滿足電纜小彎曲半徑要求，是工業與建筑電氣中應用廣泛的橋架類型之一。

　　二、主要材質與表面處理

　　按材質分類

　　碳鋼（常用）：性價比高，承載能力強，需做表面防腐處理。

　　不銹鋼（304/316L）：耐腐蝕，適用于沿海、化工、食品醫藥等高腐蝕、高潔凈環境。

　　鋁合金：重量輕、美觀、導電好，適用于機房、弱電工程。

　　常用表面處理

　　處理方式 | 特點 | 適用環境

　　熱浸鋅 | 防腐層厚、附著力強、壽命長 | 戶外、潮濕、一般工業環境

　　靜電噴塑 | 顏色多樣、美觀、成本較低 | 干燥室內、弱電、裝飾要求高場所

　　防火涂料 | 遇火膨脹隔熱，滿足消防規范 | 消防區域、高層建筑

　　不銹鋼拉絲/拋光 | 耐蝕、易清潔、美觀 | 高腐蝕、高潔凈、食品醫藥車間

　　三、結構特點與優勢

　　全封閉防護

　　槽體+蓋板形成密閉空間，有效阻擋粉塵、水汽、腐蝕性氣體及小動物侵入。

　　對弱電、控制電纜提供電磁屏蔽，減少信號干擾。

　　保護線纜

　　內部空間規整，滿足電纜彎曲半徑，避免線纜因硬折造成絕緣損傷。

　　蓋板可拆卸，方便后期檢修與增容。

　　系統完整性

　　配套齊全：水平彎、垂直彎、三通、四通、變徑、異徑接頭、支架、托臂、連接板、密封墊等。

　　可組成完整的布線系統，適應各種復雜走向。

　　四、常用規格（寬×高，mm）

　　標準規格：100×50、150×75、200×100、300×150、400×200、600×

　　標準長度：2m / 3m（可定制6m大跨距）

　　壁厚：0.8mm–2.0mm（根據載荷選擇，重載可加厚）

　　五、核心性能優勢

　　防護等級高：全封閉結構，防塵防水，有效延長線纜壽命。

　　適用范圍廣：可用于強電、弱電、控制、通信等各類線纜。

　　安裝維護方便：蓋板可拆卸，布線與檢修便捷。

　　美觀整潔：布線規整，提升工程整體形象。

　　可靠：金屬材質，機械強度高，接地良好，電氣有保障。

　　六、選型與安裝要點

　　環境選型：

　　戶外/潮濕 → 熱浸鋅槽式橋架

　　室內/美觀 → 噴塑槽式橋架

　　消防要求 → 防火槽式橋架

　　沿海/化工 → 不銹鋼槽式橋架

　　填充率：動力電纜≤40%，控制/弱電≤50%，保證散熱與維護空間。

　　支吊架間距：水平1.5–2m，垂直≤2m；彎頭、三通處必須加密支撐。

　　接地：所有金屬連接處必須做跨接，保證電氣連續性。

　　密封：戶外或有防水要求時，拼接處加裝密封墊。

　　七、典型應用場景

　　工業廠房、化工、冶金、電力、污水處理廠

　　商業綜合體、寫字樓、、酒店

　　數據中心、機房、弱電系統

　　醫院、學校、軌道交通、隧道

　　高層建筑豎井、地下管廊

　　八、與其他橋架對比

　　橋架類型 | 結構特點 | 主要優勢 | 適用場景

　　槽式 | 全封閉 | 防塵防水、屏蔽干擾、保護線纜 | 弱電、控制、戶外、潔凈區

　　托盤式 | 半封閉（帶孔/無孔） | 散熱好、重量輕 | 動力電纜、一般工業

　　梯式 | 開放式 | 散熱、大電纜敷設方便 | 大截面動力電纜、長距離

　　九、推廣賣點（可直接用在詳情頁）

　　全封閉結構，防塵防水防鼠，高防護等級

　　熱浸鋅/噴塑/不銹鋼/防火多種工藝，適配各類環境

　　規格齊全，配套彎通、三通、支架完善，系統完整

　　安裝便捷，維護方便，布線美觀整潔

　　適用于工業、建筑、機房、隧道等各類工程
